快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断

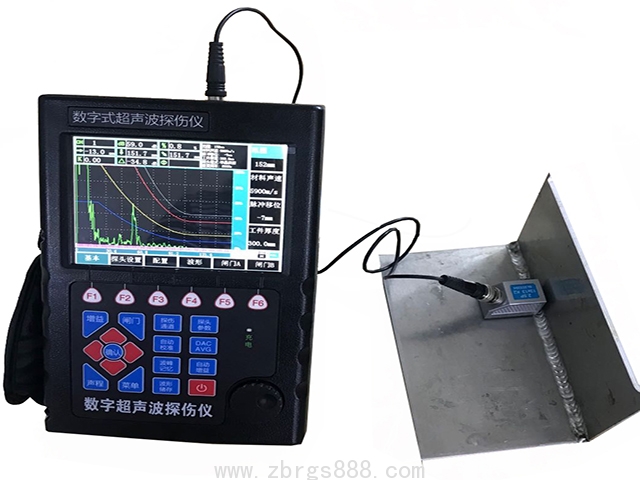

ZBR-950全数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械、煤矿轴承检测等领域。它是无损检测行业的必备仪器,2014年国家对无损检测新规定,规定超声波探伤仪必须携带录像报告,为无损检测进一步安全质量检测。
 二、ZBR-950超声波探伤仪技术优势:
 ●高精度定量、定位,满足了较近和较远距离探伤的要求;
 ●近场盲区小,满足了小管径、薄壁管探伤的要求;
 ●自动校准:一键式自动校准,操作非常便捷,自动测试探头的“零点”、“K           值”、“前沿”及材料的“声速”;
 ●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф                 值);
 ●自由切换三种标尺(深度d、水平p、距离s);
 ●自动增益、回波包络、峰值记忆功能提高了探伤效率;
 ●自动录制探伤过程并可以进行动态回放;(无限时)
 ●φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;
 ●500个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准
 现场探伤无需携带试块;
 ●可自由存储、回放500幅A扫波形及数据;
 ● DAC、AVG、TCG曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;
 ●14个内置探伤标准可调出。
 ●可以自由输入任意行业标准;
 ●发射脉冲宽度和强度可调;
 ●B扫描功能,清晰显示缺陷纵截面形状
 ●与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探 伤报告;
 ●IP65标准铝镁合金外壳,坚固耐用,防水防尘,抗干扰能力极佳;
 ●利用PC端通讯软件可以升级仪器系统的功能;
 ●26万色真彩屏超高亮显示,亮度可调,适合强光、弱光的工作环境;
 ●高性能安全环保锂电池供电,可连续工作8-10小时。
 ●实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
 ●掉电保护,存储数据不丢失;
 ●探伤参数可自动测试或预置;
 ●数字抑制,不影响增益和线性;
 ●增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正;
 ●PC端通讯软件软键盘操作,实现了计算机控制探伤仪主机进行探伤的目标。

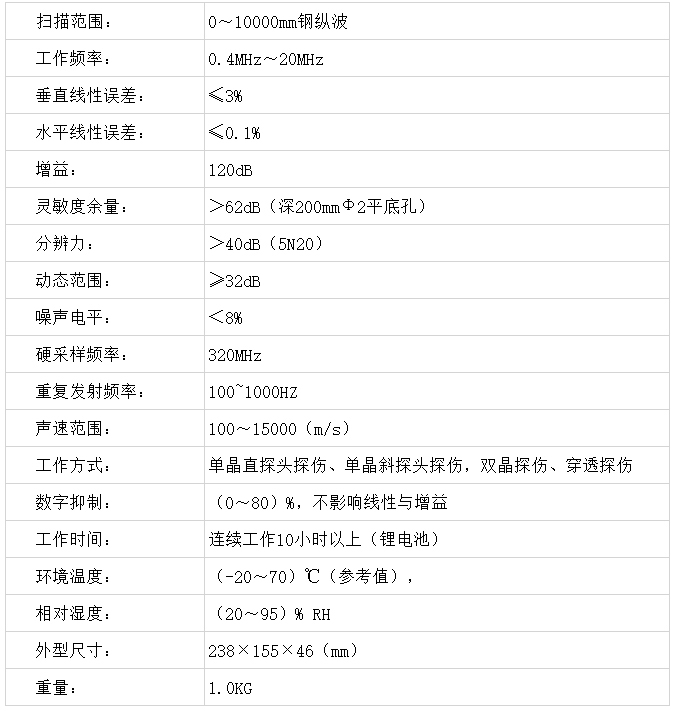

 三、ZBR-950超声波探伤仪技术参数:
 技术参数
 扫描范围:0~10000mm钢纵波
 工作频率:0.4MHz~20MHz
 垂直线性误差:≤3%
 水平线性误差:≤0.1%
 增益:120dB
 灵敏度余量:>62dB(深200mmΦ2平底孔)
 分辨力:>40dB(5N20)
 动态范围:≥32dB
 噪声电平:<8%
 硬采样频率:320MHz
 重复发射频率:100~1000HZ
 声速范围:100~15000(m/s)
 工作方式:单晶直探头探伤、单晶斜探头探伤,双晶探伤、穿透探伤
 数字抑制:(0~80)%,不影响线性与增益
 工作时间:连续工作10小时以上(锂电池)
 环境温度:(-20~70)℃(参考值),
 相对湿度:(20~95)% RH
 外型尺寸:238×155×46(mm)
 重量:1.0KG
 四、ZBR-950全数字超声波探伤仪装箱清单;


     1.

ZBR-950主机

1台

2.

直探头

1个

3.

斜探头

1个

4.

9V电源适配器

1个

5.

探头连接线

1根

6.

产品包装箱

1个

7.

使用说明书

1本

8.

合格证、装箱卡、保修卡

1套
